Mehrfachspannsysteme

Mehrfachspanner

Die bisher 6 Familien der Mehrfachspanner (oder auch Grossteilespanner!) sind modular aufgebaut und basieren alle auf einer 2mm-Verzahnung und einer mittigen 35mm Befestigungsnute. Alle Systeme können kombiniert werden und verfügen teilweise über identische Baumasse. Somit kann die optimale Familie für jedes Werkstück eingesetzt werden.

Die HOFER-Mehrfachspannsysteme können für alle Basisspannsysteme (Spanntürme, Platten, Maschinentische) eingesetzt werden! Sie sind auch direkt integriert in das Nullpunktspannsystem TITAN.

Alle Systeme werden auf den gleichen Grundmodulen verschraubt und sind somit frei kombinierbar!
Vergleich HOFER Mehrfachspannsystem und handelsüblicher Schraubstock: 6mal längere, unbemannte Laufzeit!

Seit 25 Jahren bewährt! Mit 7 verschiedenen Systemen jeder Aufgabe gewachsen.

System STANDARD

System STANDARD

Systembreiten 100 / 60 / 40 / 24mm - Baulänge 50mm
Exzenter-Schnellklemmung
Niederzug-Spannvorgang
Stahl gehärtet / geschliffen / Tol. +/- 0.01
Identische Baumasse analog dem EASY CLAMP System

Für die allermeisten Anwendungen perfekt geeignet!

System EASY CLAMP

System EASY CLAMP

Systembreiten 100 / 60 / 40mm - Baulänge 50mm
Exzenter-Schnellklemmung
Niederzug-Spannvorgang
Stahl feingefräst / nitriert / Tol. +/- 0.03
Identische Baumasse analog dem STANDARD System

Die kostengünstige Alternative zum STANDARD System!

System SMART

System SMART

Systembreiten 100 / 60mm - Baulänge 60mm
Klemmung mit Kombi-Nutenstein mit Abhebe-Effekt
Niederzug-Spannvorgang
Stahl feingefräst / nitriert / Tol. +/- 0.03
Identische Baumasse analog dem LINEAR System

Das einfachste und preiswerteste System!

System LINEAR

System LINEAR

Systembreiten 100 / 60mm - Baulänge 60mm
Klemmung mit Kombi-Nutenstein mit Abhebe-Effekt
Linearer Spannvorgang mit Niederzugeffekt
Stahl feingefräst / nitriert / Tol. +/- 0.03
Identische Baumasse analog dem SMART System

Der Alleskönner für die heiklen Anwendungen sowie die 5-Achs-Bearbeitungen!

System FLEX

System FLEX

Systembreiten 100 / 60 / 40 - Baulänge 50mm
Klemmung mit 2-fach Nutenstein
Niederzug-Spannvorgang mit Standard - Pendelbacke
Stahl gehärtet / geschliffen / Tol. +/- 0.01

Speziell nach Kundenwunsch optimiert!

System GOLIATH 60/100

System GOLIATH 60/100

Systembreiten 100 / 60 - Baulänge 80mm
Klemmung mit Kombi-Nutenstein mit Abhebe-Effekt
Niederzug-Spannvorgang mit Standard - Pendelbacke
Stahl gehärtet / geschliffen / Tol. +/- 0.01

Für die Grobzerspanung von mittleren bis grossen Werkstücken

System GOLIATH 120

System GOLIATH 120

Systembreiten 120 - Baulänge 100mm
Klemmung mit Kombi-Nutenstein mit Abhebe-Effekt
Niederzug-Spannvorgang mit Standard - Pendelbacke
Stahl gehärtet / geschliffen / Tol. +/- 0.01

Für die Grobzerspanung von grossen Werkstücken!

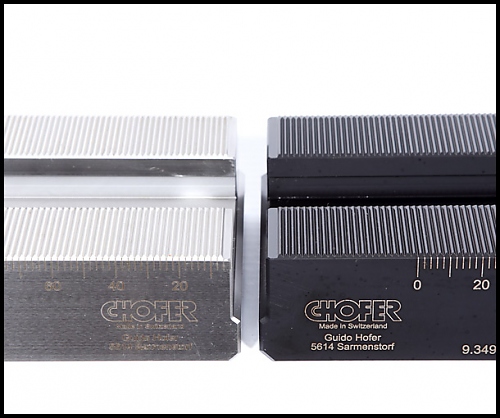

Grundmodule

Grundmodule

Die Basisschienen für jedes HOFER-Spannsystem

Ausführung PREMIUM - Gehärtet und Geschliffen
Ausführung CLASSIC - Feingefräst und Nitriert
Beide Ausführungen in Breite 60 und 100mm

Mit allen Spannsystemen kombinier- und einsetzbar!

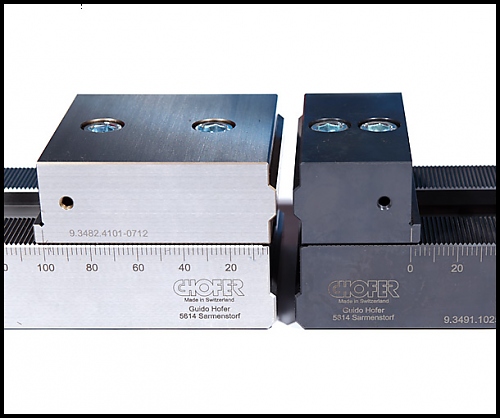

Fixmodule

Fixmodule

Fixmodule

Die erste feste Backe für jedes HOFER Spannsystem

Ausführung PREMIUM - 4 Breiten - Baulänge 50 und 100mm
Ausführung CLASSIC - 3 Breiten - Baulänge 50 und 100mm
Ausführung GOLIATH - 3 Breiten - Baulänge 100mm

Klemmung mit Support / Nutenstein oder Kombi-Nutenstein mit Abhebe-Effekt

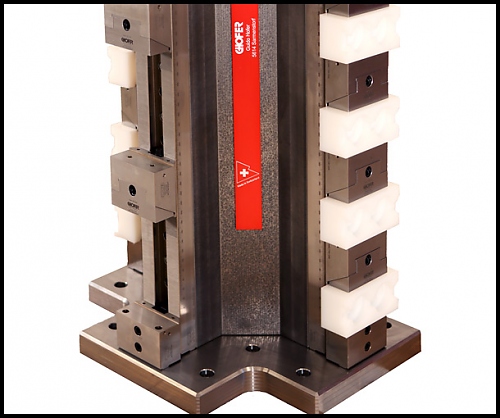

Aufspanntürme

Aufspanntürme

Kreuztürme, Winkel, Kuben, Distanzplatten

Ausführung in GG25 und Mineralguss
Lochbild standardmässig für die HOFER-Grundmodule

Nach Kundenwunsch gefertigt und einsatzbereit montiert

Zubehör

Zubehör

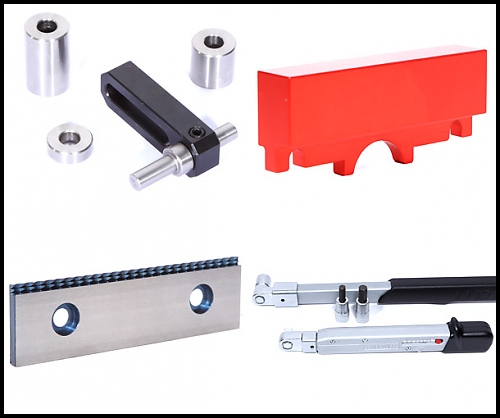

Das gesamte Zubehör für die HOFER Mehrfachspannsysteme

- Werkstückauflagen
- Krallenbacken
- Formbacken
- Seitenanschlagsystem
- Drehmomentschlüssel

Weitere Informationen entnehmen Sie bitte unserem Flyer.
