Zentrisch-Spanner VARIO

TITAN 100
TITAN 100

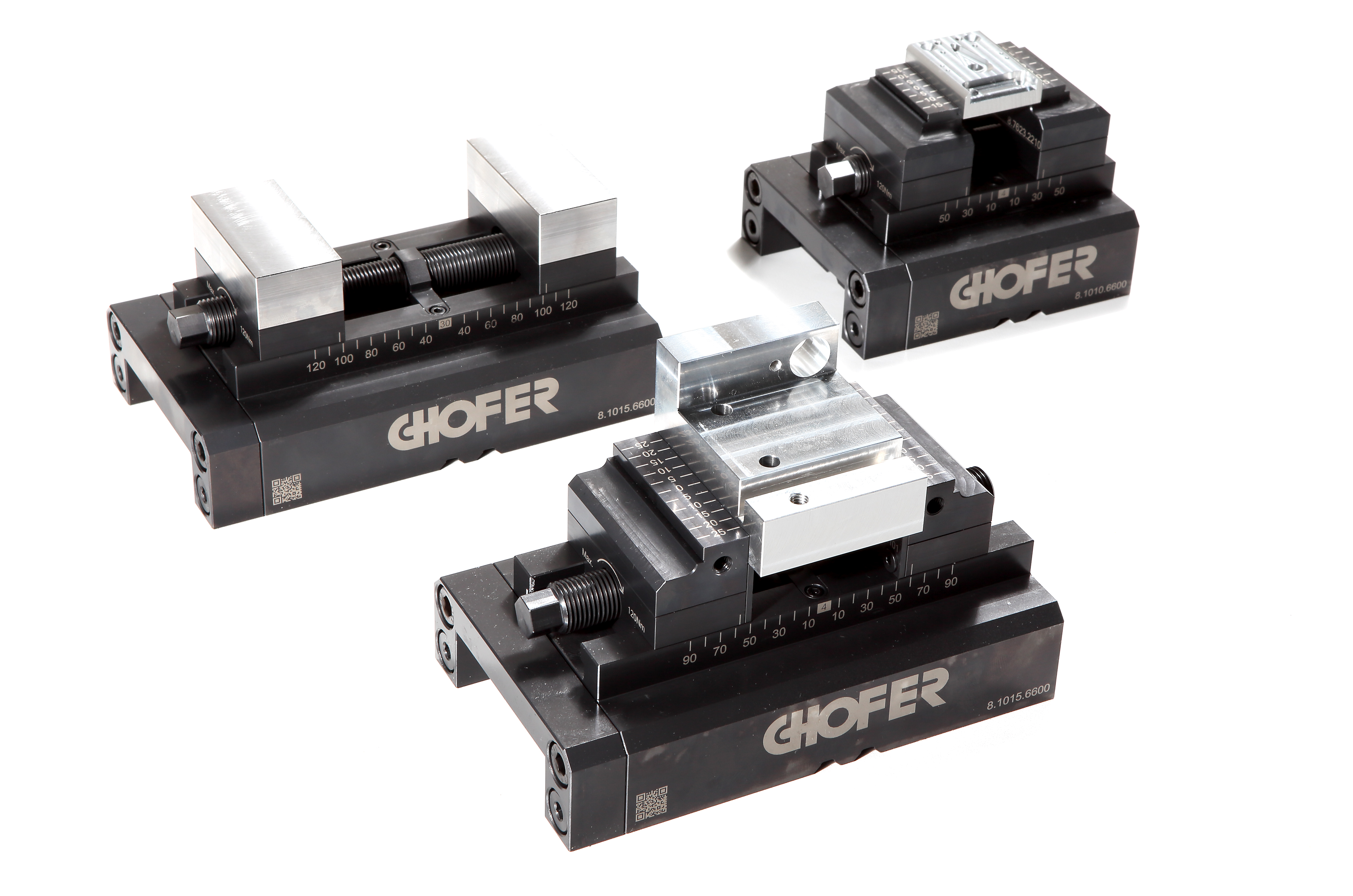

Zentrisch-Spannsysteme VARIO

  • Spannlängen 100 und 150 mm
  • Systembreiten 60 und 100 mm
  • Backenbreiten 40, 60 und 100 mm
  • Backenausführungen glatt, gerillt, flach (für Unterlagen), Stahl weich (für Freiformen)

Backen Schnellwechselsystem ohne zusätzliches

Werkzeug. VARIO direkt integriert in das HOFER Nullpunktspannsystem oder als Variante mit Lochraster und Referenzbohrung.

Zentrisch-Spanner REX

Das Angebot der mechanischen Zentrisch Spanner umfasst die kostengünstige VARIO-Familie für kleine und mittlere Werkstücke, sowie den REX-M für schwere Zerspanungen. Der pneumatische Spanner REX-P wird zusätzlich mit einem Federpaket gespannt. Die Spanner sind in verschiedenen Breiten und einem umfangreichen Sortiment an Backen und weiterem Zubehör erhältlich.

Die HOFER-Zentrisch Spanner können für alle Basisspannsysteme (Spanntürme, Platten, Maschinentische) eingesetzt werden! Sie sind auch direkt integriert in das Nullpunktspannsystem TITAN.

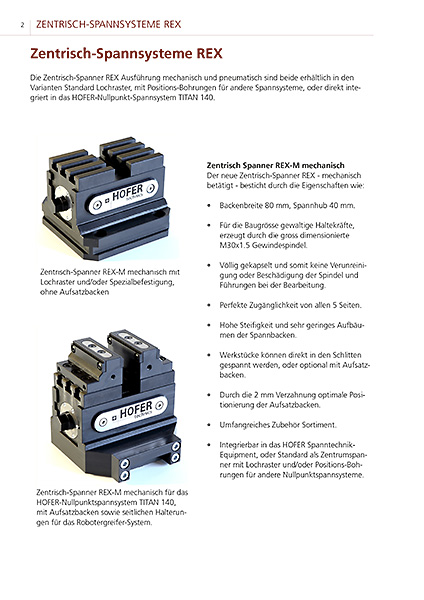

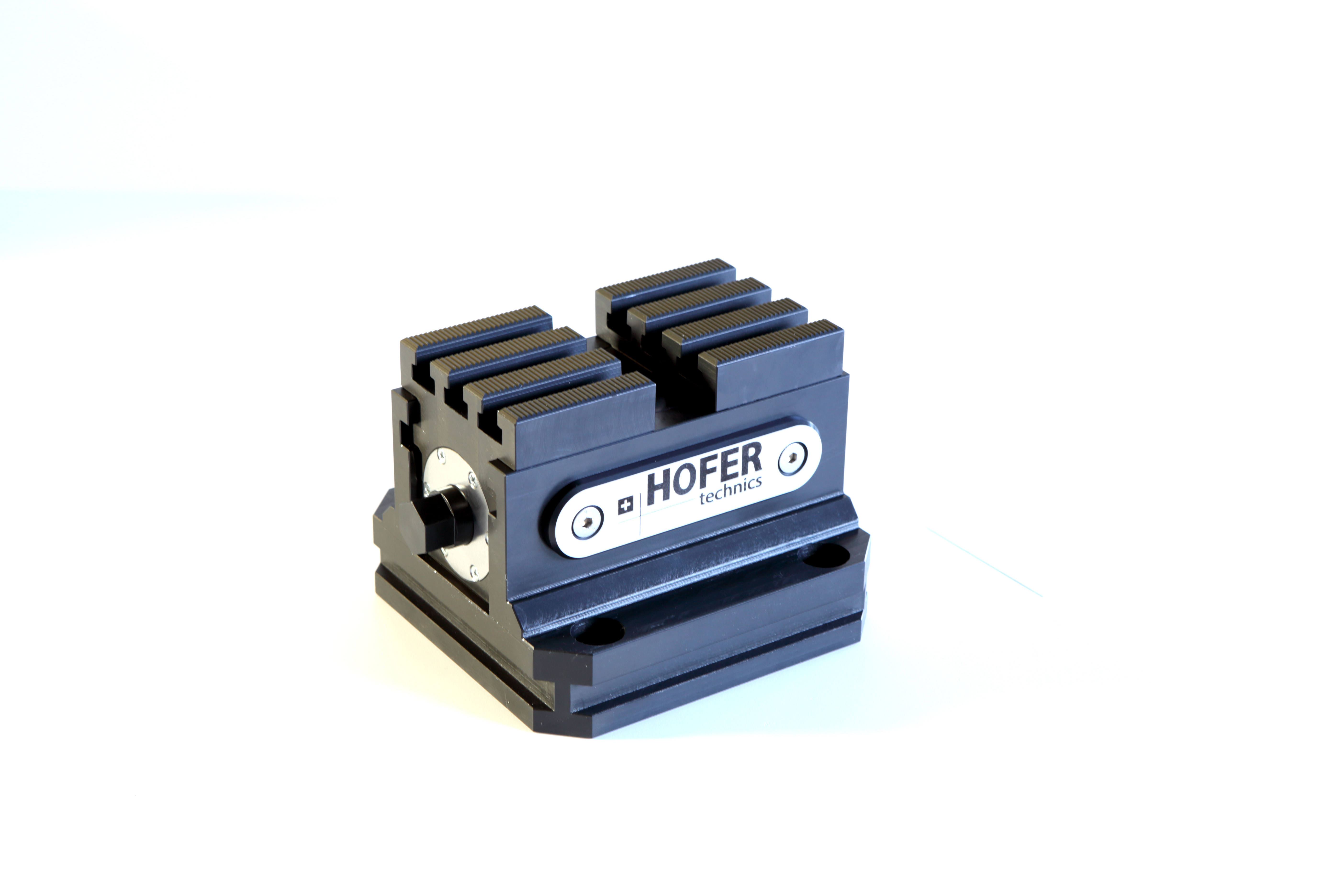

Zentrisch Spanner REX-M mechanisch Zentrisch-Spanner REX-M mechanisch mit Lochraster und/oder Spezialbefestigung, ohne Aufsatzbacken

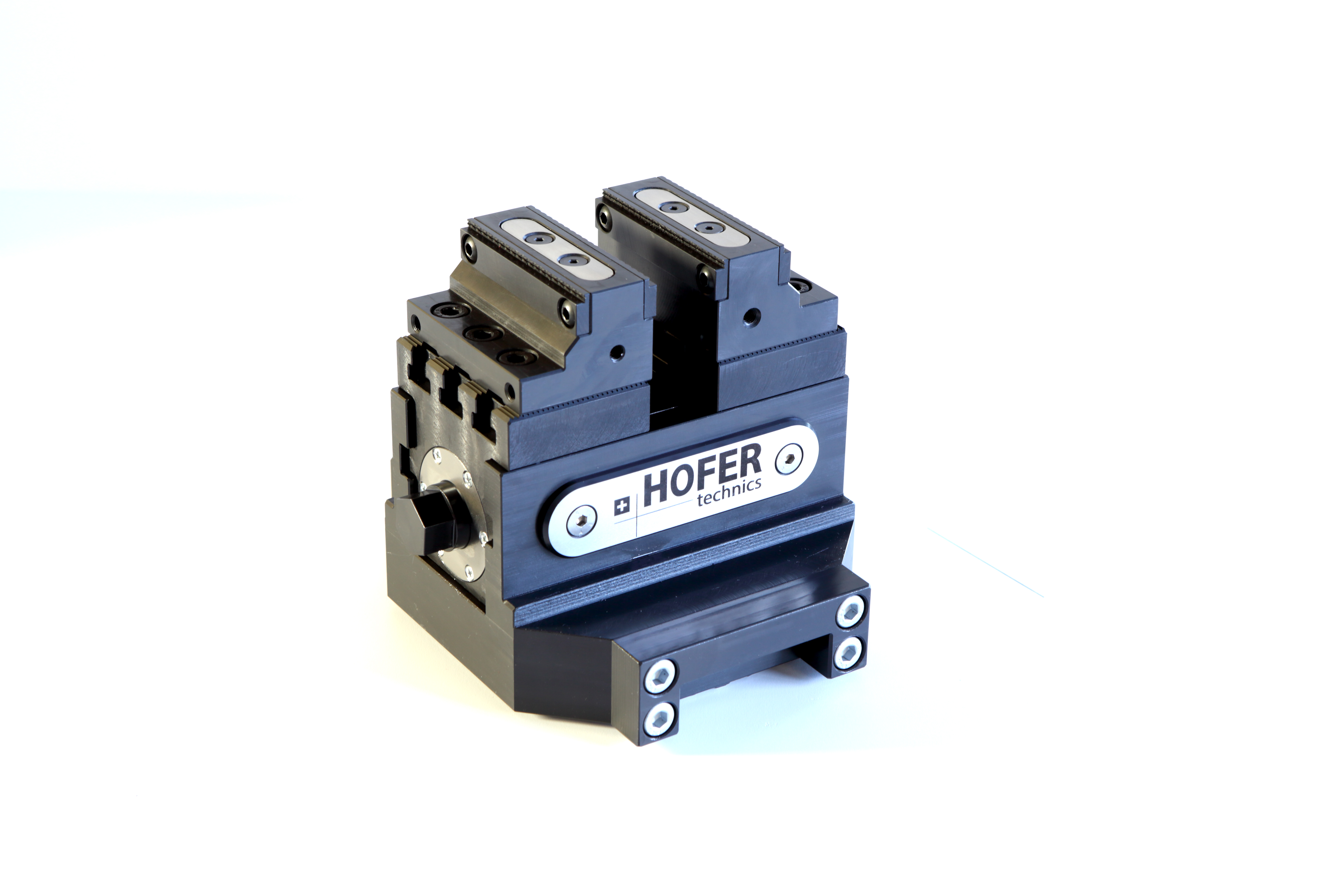

Zentrisch Spanner REX-M mechanisch

Der neue Zentrisch-Spanner REX - mechanisch betätigt - besticht durch die Eigenschaften wie:

  • Backenbreite 80 mm, Spannhub 40 mm.
  • Für die Baugrösse gewaltige Haltekräfte, erzeugt durch die gross dimensionierte M30x1.5 Gewindespindel.
  • Völlig gekapselt und somit keine Verunreinigung oder Beschädigung der Spindel und Führungen bei der Bearbeitung.
  • Perfekte Zugänglichkeit von allen 5 Seiten.

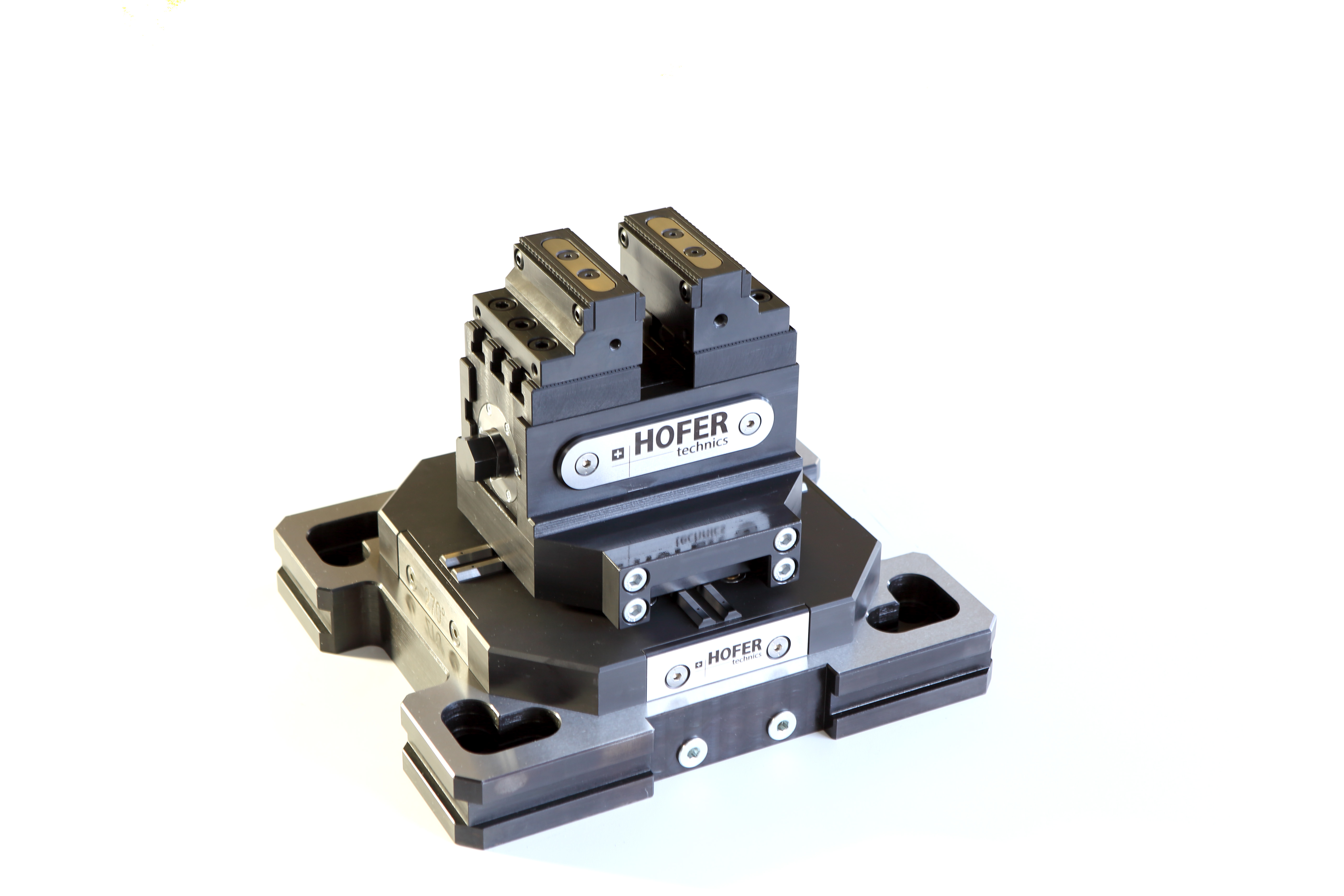

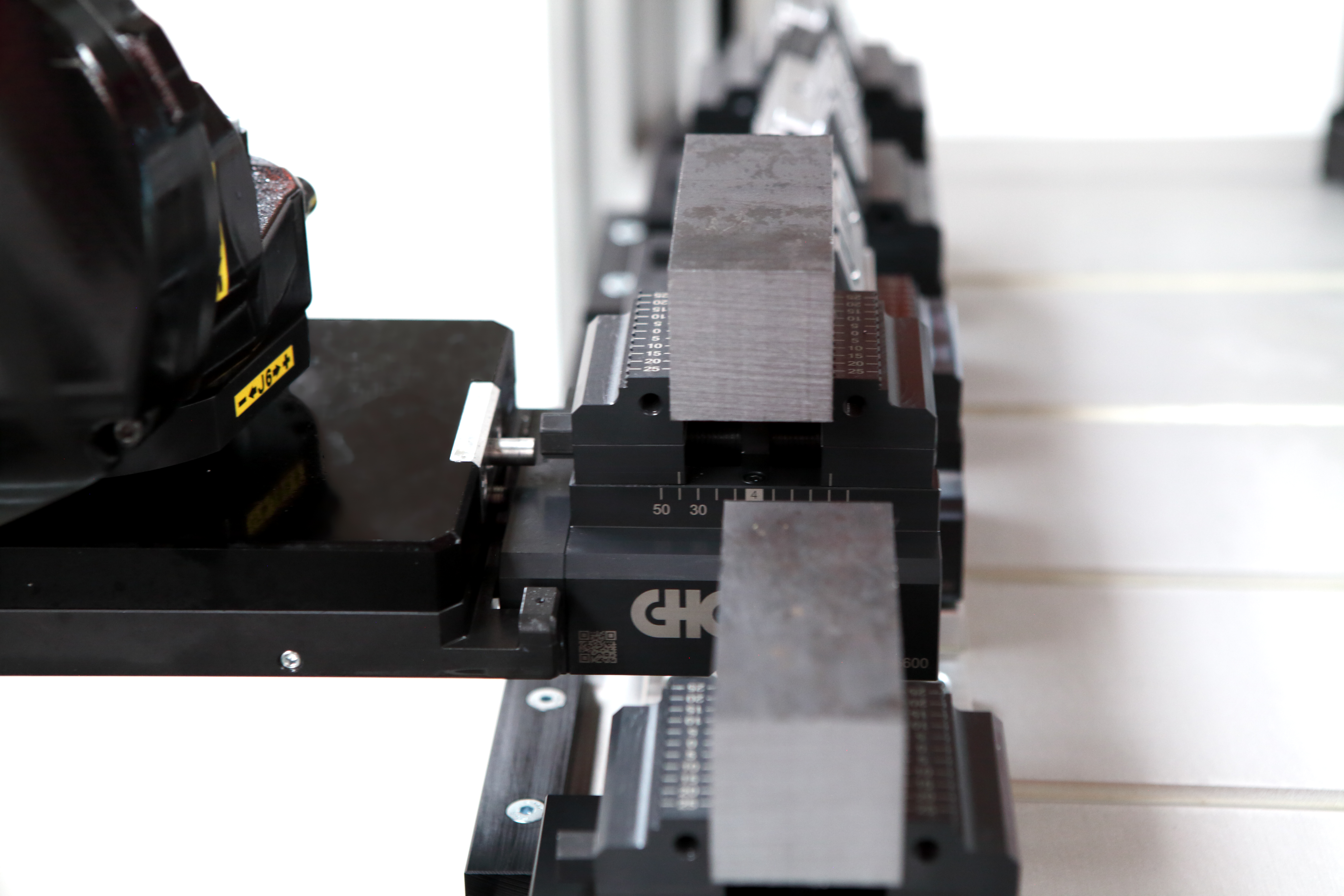

Zentrisch Spanner REX-M mechanisch Zentrisch-Spanner REX-M mechanisch für das HOFER-Nullpunktspannsystem TITAN 140, mit Aufsatzbacken sowie seitlichen Halterungen für das Robotergreifer-System.
  • Hohe Steifigkeit und sehr geringes Aufbäumen der Spannbacken.
  • Werkstücke können direkt in den Schlitten gespannt werden, oder optional mit Aufsatzbacken.
  • Durch die 2 mm Verzahnung optimale Positionierung der Aufsatzbacken.
  • Umfangreiches Zubehör Sortiment.
  • Integrierbar in das HOFER Spanntechnik-Equipment, oder Standard als Zentrumspanner mit Lochraster und/oder Positions-Bohrungen für andere Nullpunktspannsysteme.

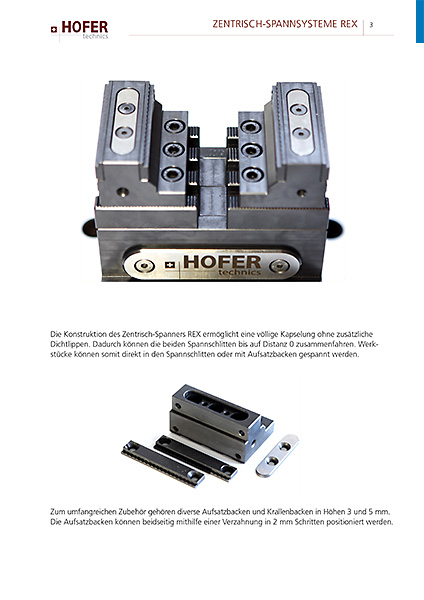

Die Konstruktion des Zentrisch-Spanners REX ermöglicht eine völlige Kapselung ohne zusätzliche Dichtlippen. Dadurch können die beiden Spannschlitten bis auf Distanz 0 zusammenfahren. Werkstücke können somit direkt in den Spannschlitten oder mit Aufsatzbacken gespannt werden

Zentrisch Spanner REX-M mechanisch

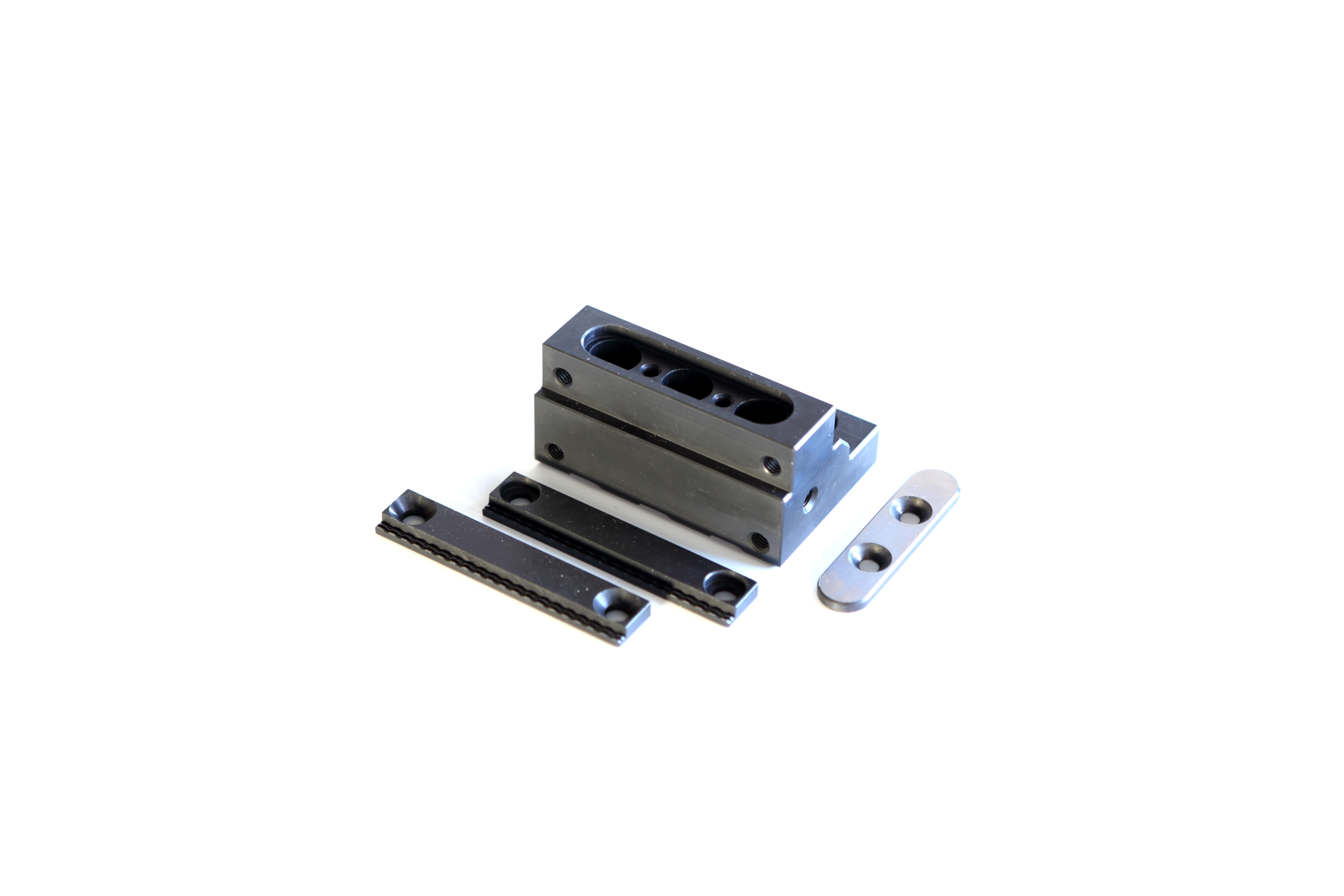

Zum umfangreichen Zubehör gehören diverse Aufsatzbacken und Krallenbacken in Höhen 3 und 5 mm. Die Aufsatzbacken können beidseitig mithilfe einer Verzahnung in 2 mm Schritten positioniert werden

Zentrisch Spanner REX-M mechanisch

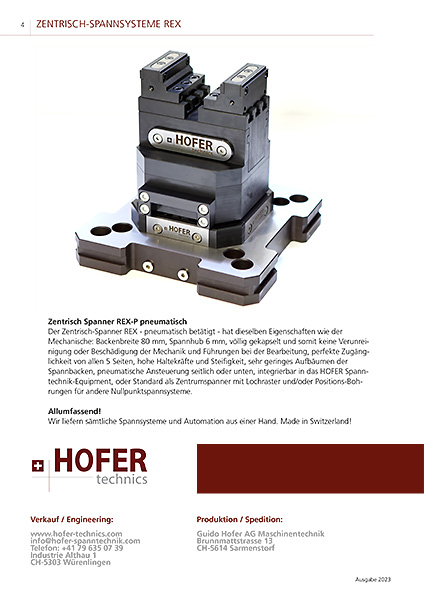

Zentrisch Spanner REX-P pneumatisch

Der Zentrisch-Spanner REX - pneumatisch betätigt - hat dieselben Eigenschaften wie der Mechanische: Backenbreite 80 mm, Spannhub 6 mm, völlig gekapselt und somit keine Verunreinigung oder Beschädigung der Mechanik und Führungen bei der Bearbeitung, perfekte Zugänglichkeit von allen 5 Seiten, hohe Haltekräfte und Steifigkeit, sehr geringes Aufbäumen der Spannbacken, pneumatische Ansteuerung seitlich oder unten, integrierbar in das HOFER Spanntechnik-Equipment, oder Standard als Zentrumspanner mit Lochraster und/oder Positions-Bohrungen für andere Nullpunktspannsysteme.

Allumfassend!

Wir liefern sämtliche Spannsysteme und Automation aus einer Hand. Made in Switzerland

Weitere Informationen entnehmen Sie bitte unserem Flyer.

Download Flyer VARIO

Download Flyer REX
